Voici
une description de mon ampli Audiophile Le 845 - Evasion - Audio.
Le schéma et la
conception sont issus de la très sérieuse revue LED n°161 à 163.
J'y apporte ici quelques modifications pour finaliser l'étude de
Bernard Duval (concepteur de cet ampli).
- L'alimentation
:
- La
haute tension :
Je ne suis
pas partisan des régulations, une bonne régulation est une
régulation qui n'a pas besoin de travailler (pour qu'une
régulation travail il faut une erreur, autant éliminer
l'erreur à la source).

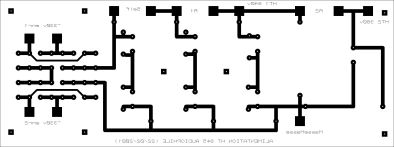

- L'implantation
des composants
Uronf1
= I:(f.C) = 0,16:(2*50*235e-6) = 6,8v
Un deuxième
filtrage en Pi avec une self L1 et les condensateurs C11 et
C12
a1
= 1:(w².L.C) = 1:[(2*50*3.14)²*7*235e-6)] = 1:162
Une
troisième cellule de filtrage en Pi avec R1 et les
condensateurs C13 et C14 (découplage par C15), R1 permet
d'adapter la tension d'alimentation à 840v en charge (le
calcul de cette dernière est théorique et devra être
ajuster pendant les essais).
a2
= 1:(w.R.C) = 1:(2*50*3.14*100*235e-6) = 1:7
Soit Uronf
= Uronf1*a1*a2 = 6.8:162:7 = 6mv pour HT1 (840v)
Enfin une
quatrième cellule de filtrage en Pi avec R2 et le
condensateur C16 (découplage par C17), R2 permet d'adapter la
tension d'alimentation à 380v en charge (le calcul de cette
dernière est théorique et devra être ajuster pendant les
essais).
a3
= 1:(w.R.C) = 1:(2*50*3.14*12000*470e-6) = 1:1771
Soit Uronf
= Uronf1*a1*a2*a3 = 6.8:162:7:1771 = 0mv pour HT2 (380v)
Malgré
la très haute tension (+900v en sortie de transfo), et donc
la difficulté à bien filtrer la tension, on peut constaté
que la valeur de ronflement est particulièrement basse. Comme
il n'existe pas de condensateur de forte capacité en haut
tension (ou alors à des prix astronomique). Pour contourner
ce problème il faut associer des condensateurs en séries en
prenant soin de les découpler par une résistance (100k 3w
750v) afin d'équilibrer parfaitement les tensions aux bornes
de chaque condensateurs. Il est
impératif de d'utiliser les mêmes condensateurs et les
mêmes résistances en série.
Pour la
résistance R1 (non - selfique) il faudra déterminer la
valeur en charge après 5 à 10mn de chauffe (en rajoutant des
résistances en parallèles),
la valeur va dépendre de la tension en sortie de transfo, de
la valeur d'impédance de la self et du courant consommé par
le montage. Cette résistance devra pouvoir dissiper 7w.
Les
condensateurs (0,022µf 630v) en parallèle sur les diodes de
redressement servent à éliminer le bruit de commutation des
diodes 1n4007 (1a 1000v).
R2 (non -
selfique) sera également déterminée après 5 à 10mn de
chauffe (en rajoutant des résistances en parallèles).
Cette résistance devra pouvoir dissiper 50w et sera fixée
sur le châssis.
- L'alimentation
filament de L'ECL86
:
- L'implantation
des composants
- Les
calculs de la tension de ronflement (la ronflette)
Il y a un
premier filtrage par le condensateur C18
Uronf1
= I:(f.C) = 0,7:(2*50*10000e-6) = 0,7v
Un deuxième
filtrage en Pi avec une résistance R3 et le condensateur C19
a1
= 1:(w.L.C) = 1:(2*50*3.14*2.4*205000e-6)] = 1:154
Soit Uronf
= Uronf1*a1 = 0.07:154 = 5mv pour F1a (6.3v)
Grâce au
filtrage efficace et au dimensionnement de l'alimentation il
n'y a pas besoin de régulation, l'alimentation est capable de
faire face à tout appelle de courant sans broncher !!
Pour la
résistance R3 (non - selfique) il faudra déterminer la
valeur en charge après 20mn de chauffe (en rajoutant des
résistances en parallèles),
la valeur va dépendre de la tension en sortie de transfo, de
la valeur d'impédance de la self et du courant consommé par
le montage. Cette résistance devra pouvoir dissiper 3w.
Les
condensateurs (0,1µf 250v) en parallèle sur le pont
redresseur servent à éliminer le bruit de commutation des semi-conducteurs.
Le pont est
soudé coté composant, les condensateurs, R3 et les cosses
pour C18 et C19 seront soudés coté cuivre. L'ensemble sera
fixé au châssis pour permettre le refroidissement du pont
redresseur.
Les
condensateurs C18 et C19 seront montés sur châssis (taille
imposante) est raccordés au cosses sur le circuit imprimé.
- L'alimentation
filament de la 845.
- L'implantation
des composants
- Les
calculs de la tension de ronflement (la ronflette)
Il y a un
premier filtrage par le condensateur C20
Uronf1
= I:(f.C) = 3.3:(2*50*35000e-6) = 0,9v
Un deuxième
filtrage en Pi avec une résistance R4 et le condensateur C21
a1
= 1:(w.L.C) = 1:(2*50*3.14*1.5*105000e-6)] = 1:49
Soit Uronf
= Uronf1*a1 = 0.07:49 = 19mv pour F2a (10v)
Grâce au
filtrage efficace et au dimensionnement de l'alimentation il
n'y a pas besoin de régulation, l'alimentation est capable de
faire face à tout appelle de courant sans broncher !!
Pour la
résistance R4 (non - selfique) il faudra déterminer la
valeur en charge après 20mn de chauffe (en rajoutant des
résistances en parallèles),
la valeur va dépendre de la tension en sortie de transfo, de
la valeur d'impédance de la self et du courant consommé par
le montage. Cette résistance devra pouvoir dissiper 50w.
Les
condensateurs (0,1µf 250v) en parallèle sur le pont
redresseur servent à éliminer le bruit de commutation des semi-conducteurs.
Le pont est
soudé coté composant, les condensateurs, R4 et les cosses
pour C20 et C21 seront soudés coté cuivre. L'ensemble sera
fixé au châssis pour permettre le refroidissement du pont
redresseur.
Les
condensateurs C20 et C21 seront montés sur châssis (taille
imposante) est raccordés au cosses sur le circuit imprimé.
- La
section amplification :

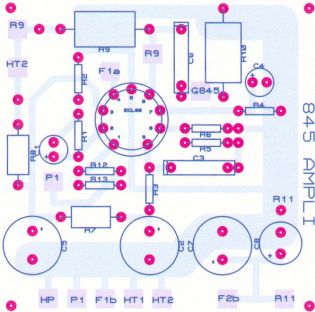

- L'implantation
des composants
A venir
- La
liste des composants
:
|
Alimentation
HT 845/ECL86
|
Radio
spare |
Acea |
Conrad |
| réf |
prix |
réf |
prix |
réf |
prix |
| 2 |
TR |
Transfo
d'alim 2*230v 6,3v 12v |
-- |
--
|
-- |
1100 |
-- |
--
|
| 16 |
D1-8 |
1N4007 |
|
|
-- |
-- |
-- |
-- |
| 16 |
C1-8 |
0,022µF
630V |
-- |
-- |
-- |
-- |
0459
062-12 |
3,5 |
| 2 |
C9 |
470µF
450v |
321-0503 |
93 |
-- |
-- |
-- |
-- |
| 2 |
C10 |
470µF
450v |
321-0504 |
93 |
-- |
-- |
-- |
-- |
| 2 |
C11 |
470µF
450v |
321-0505 |
93 |
-- |
-- |
-- |
-- |
| 2 |
C12 |
470µF
450v |
321-0506 |
93 |
-- |
-- |
-- |
-- |
| 2 |
C13 |
470µF
450v |
321-0507 |
93 |
-- |
-- |
-- |
-- |
| 2 |
C14 |
470µF
450v |
321-0508 |
93 |
-- |
-- |
-- |
-- |
| 2 |
C15 |
0,22µF
1600V POLYPROPYLÈNE |
|
|
-- |
-- |
|
|
| 2 |
C16 |
470µF
450v |
321-0508 |
93 |
-- |
-- |
-- |
-- |
| 2 |
C17 |
0,22µF
2000V POLYPROPYLÈNE |
223-9733 |
53 |
-- |
-- |
-- |
-- |
| 2 |
L1 |
7H
150MA 50 |
-- |
-- |
-- |
290 |
-- |
-- |
| 2 |
R5 |
100k
3w |
165-8408 |
1 |
-- |
-- |
-- |
-- |
| 2 |
R6 |
150k
2w |
165-8408 |
1 |
-- |
-- |
-- |
-- |
| 2 |
R7 |
150k
2w |
165-8408 |
1 |
-- |
-- |
-- |
-- |
| 2 |
R8 |
150k
2w |
165-8408 |
1 |
-- |
-- |
-- |
-- |
| 2 |
R9 |
150k
2w |
165-8408 |
1 |
-- |
-- |
-- |
-- |
| 2 |
R10 |
150k
2w |
165-8409 |
1 |
-- |
-- |
-- |
-- |
| *
2 |
R1 |
100
7W A AJUSTER |
|
|
-- |
-- |
-- |
-- |
| *
2 |
R2 |
12K
50W A AJUSTER |
|
|
-- |
-- |
-- |
-- |
| Alimentation
BT 845/ECL86 |
Radio
spare |
Acea |
Conrad |
| 2 |
PR1 |
PONT
VJ048M |
|
|
-- |
-- |
|
|
| 2 |
PR2 |
PONT
KBPC3508 |
|
|
-- |
-- |
|
|
| 16 |
C22-29 |
0,1µF
250V |
|
|
-- |
-- |
|
|
| 2 |
C18 |
10000µF |
|
|
-- |
-- |
|
|
| 2 |
C19 |
205000µF |
|
|
-- |
-- |
|
|
| 2 |
C20 |
35000µF |
|
|
-- |
-- |
|
|
| 2 |
C21 |
105000µF |
|
|
-- |
-- |
|
|
| *
2 |
R3 |
2,4 5W A
AJUSTER |
|
|
-- |
-- |
|
|
| *
2 |
R4 |
1,5 50W
A AJUSTER |
|
|
-- |
-- |
|
|
| Amplification |
Radio
spare |
Acea |
Conrad |
| 2 |
TRS |
transfo
de sortie |
-- |
-- |
-- |
1700 |
-- |
-- |
| 2 |
R1 |
1,8K |
|
|
-- |
-- |
|
|
| 2 |
R2 |
22 |
|
|
-- |
-- |
|
|
| 2 |
R3 |
47K |
|
|
-- |
-- |
|
|
| 2 |
R4 |
180 |
|
|
-- |
-- |
|
|
| 2 |
R5 |
1,5K |
|
|
-- |
-- |
|
|
| 2 |
R6 |
470K |
|
|
-- |
-- |
|
|
| 2 |
R7 |
10K 1W |
|
|
-- |
-- |
|
|
| 2 |
R8 |
2,7K 2W |
-- |
-- |
-- |
-- |
0410
403-12 |
3,9 |
| 2 |
R9 |
47K 3W |
|
|
-- |
-- |
|
|
| 2 |
R9' |
5K 20W |
|
|
-- |
-- |
-- |
-- |
| 2 |
R10 |
150K 3W |
|
|
-- |
-- |
|
|
| 2 |
R11 |
1K 100W |
|
|
-- |
-- |
-- |
-- |
| 2 |
R12 |
100K |
|
|
-- |
-- |
|
|
| 2 |
R13 |
10K 1W |
-- |
-- |
-- |
-- |
0419
680-12 |
1 |
| 2 |
P1 |
10K LOG |
|
|
-- |
-- |
|
|
| 2 |
C1 |
470µf
16V |
|
|
-- |
-- |
|
|
| 2 |
C2 |
100µF
400V |
321-0446 |
30 |
-- |
-- |
-- |
-- |
| 2 |
C3 |
1µF
400V POLYPROPYLÈNE |
223-9862 |
55 |
-- |
-- |
-- |
-- |
| 2 |
C4 |
1000µF
16V |
|
|
-- |
-- |
|
|
| 2 |
C5 |
100µF
400V |
321-0446 |
30 |
-- |
-- |
-- |
-- |
| 2 |
C6 |
1µF
400V POLYPROPYLÈNE |
223-9862 |
55 |
-- |
-- |
-- |
-- |
| 2 |
C7 |
470µF
200V |
|
|
-- |
-- |
|
|
| 2 |
C8 |
4,7µF
250V |
-- |
-- |
-- |
-- |
0477
028-12 |
3,9 |
| 1 |
T1 |
ECL86 |
-- |
-- |
-- |
194 |
-- |
-- |
| 1 |
T2 |
845 |
-- |
-- |
-- |
1160 |
-- |
-- |
| Divers |
Radio
spare |
Acea |
Conrad |
| 2 |
|
boîtiers
bois |
-- |
-- |
-- |
-- |
-- |
-- |
| 4 |
|
prises
HP châssis |
-- |
-- |
-- |
-- |
-- |
-- |
| 2 |
|
prises
cinch châssis |
-- |
-- |
-- |
-- |
-- |
-- |
| 2 |
|
prises
alimentation châssis + filtre schaffner |
-- |
-- |
-- |
-- |
-- |
-- |
| 4 |
|
Interrupteur
unipolaire |
-- |
-- |
-- |
-- |
-- |
-- |
| 2 |
|
boutons
de commande de volume |
-- |
-- |
-- |
-- |
-- |
-- |
| 1 |
|
Gaine
thermo rétractable |
-- |
-- |
-- |
-- |
7148
736-12 |
13 |
| 3 |
|
Bakélite
cuivre 200*300 |
-- |
-- |
-- |
-- |
0528
420-12 |
22,9 |
| 2 |
|
Époxy
cuivre pré sensible 200*300 |
-- |
-- |
-- |
-- |
7215
696-12 |
49,9 |
| |
|
Cosses |
-- |
-- |
-- |
-- |
-- |
-- |
| |
|
Fils |
-- |
-- |
-- |
-- |
-- |
-- |
- Le câblage
:
A venir
- Le
coffret :
A venir
|
