MPEG  - AVI

Voici ma méthode pour faire de l'acquisition avec la carte ATI ALL IN WONDER 128 32mo en MPEG2 au format SVCD lisible sur lecteur de salon ou PC de très bonne qualité.

L'objectif est d'obtenir des films de très bonne qualité tout en ayant une taille raisonnable pour faire tenir une heure de vidéo sur un CD. Hélas il n'est pas possible d'obtenir de tels résultats avec cette carte. Il faut donc ruser et effectuer l'opération en deux fois :

   - Capture en très haute qualité (résolution et bitrate)

   - Encodage du fichier obtenu pour faire tenir la vidéo sur 1 ou 2 CD




Nouveau le téléchargement au format PDF  (un grand merci à ALDAI).



1 - Les logiciels :

  • Le dernier driver ATI pour WINDOWS XP : 6_13_32_3279
  • Le dernier mmc7.6 de chez ATI
  • DVD2AVI 1.76 pour extraire le fichier D2V
  • Mpeg2DEC.DLL pour le script AVS
  • AVISYNTH 1.04, le serveur de frame pour le script AVS
  • CCE250 pour encoder à partir du script AVS
  • TSCV pour muxer les fichiers vidéo et audio, découper le fichier au format SVCD
  • Nero v5.5.8.0. pour graver le SVCD



2 - Installation des logiciels :

Installer les drivers et le mmc ATI en suivant la procédure d'installation, il n'y a rien de sorcier et rebooter.

Installer DVD2AVI en suivant la procédure d'installation ou en copiant le répertoire dans votre arborescence vidéo.

Copier la librairie 'Mpeg2DEC.DLL' dans votre arborescence vidéo.

Installer le serveur de frame avisynth en copient 'avisynth.dll' dans windows/system (pour w95/98/me) ou dans windows/system32 (pour w2000/NT/XP). Mettre à jour la base de registre en exécutant 'install.reg'

Installer CCE250 en suivant la procedure d'installation de CCE

Installer TSCV en suivant la procédure d'installation.

Installer NERO en suivant la procédure d'installation courante.



3 - Paramétrage de la carte ATI :

Il est nécessaire de disposer d'un bon disque dur assez rapide. Une défragmentation avant les longues acquisitions est souvent nécessaire.



3.1 - Sélection du disque dur :

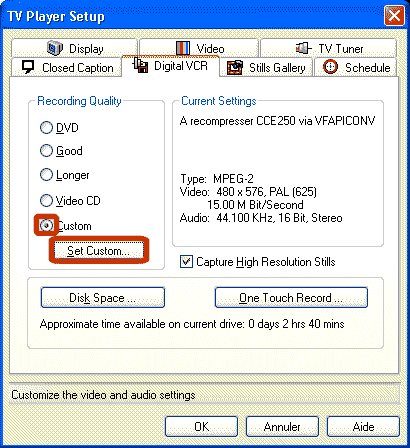

Dans le setup, choisir le disque dur dans 'Disk Space Settings...', et la durée de l'acquisition dans 'One Touch Record', mais ce n'est pas obligatoire.

Puis cliquer sur le bouton 'Set Custom..' Pour la création du profile d'acquisition VCD.



3.2 - Création du profil :

Choisir un profil mpeg2 et cliquer sur 'Edit'.

3.3 - Donner un nom au profil :

Ensuite nommer le profil (par exemple VCD ultra) puis ajouter un commentaire. Ajouter le commentaire pour détailler et préciser la fonctionnalité du profil.



3.4 - Définir la résolution vidéo et la qualité audio :

Sélectionner la norme de la source (PAL ou SECAM). Je préconise une résolution de 480*576.

Pour la partie audio, choisir la qualité CD (44,1khz, 16bits stéréo).

Choisir la norme de compression mpeg2 (très performante en 576 lignes et pou les très hauts débits.

Ne pas oublier de cliquer sur 'Deinterlacing' et 'visual masking'



3.5 - Réglage des paramètres de la compression mpeg :

Hélas, ATI de nous laisse pas beaucoup de possibilités. Petites remarques :

  • Les I-frame, sont en fait des images encodées en brut, c'est un peu comme en mjpeg ou une image compressée en jpeg, la qualité sera donc excellente.
  • Les P-frames sont des images prédictives, elles contiennent des vecteurs de mouvements il y a donc beaucoup de perte.
  • Les B-frames, sont des images bidirectionnels et on besoin des images précédentes et suivantes pour être calculées. La compression est vraiment importante, mais il faut des images avant et après de bonne qualité, donc des images P-frames de bonnes qualité.
  • la meilleure qualité,  au détriment de la taille du fichier, sera la compression I frame only.

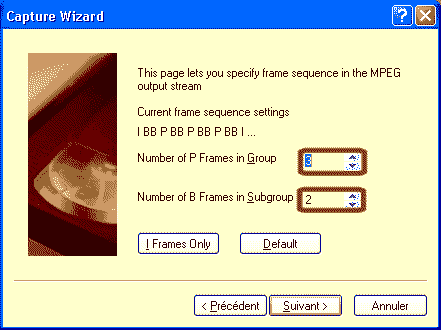

Donc je conseille le réglage ci-dessous avec ATI :



3.6 - Réglage des paramètres de la compression mpeg :

Choisir 'Variable Bit Rate', pour économiser des octets sur le DD. Ensuite vient le choix du débit vidéo. Ne pas se poser de question et fixer le maximum (si la vélocité du PC le permet).

Laisser 'motion estimation qualité' sur 75.

3.7 - La taille du fichier :

Choisir 'windows limit' si vous utilisez W2000/NT/XP et un disque dur au formatage ntfs. Car avec ces réglages une heure de vidéo correspond environ à 7go.



3.8 - C'est fini on effectue l'acquisition :

Voila il ne reste plus qu'a démarrer l'acquisition(1), vérifier qu'il n'y a pas de frames perdues(2).



4 - Création du fichier D2V  :

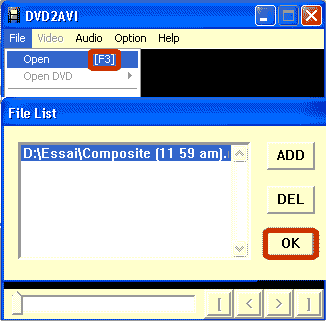

Lancer DVD2AVI pour créer le pseudo fichier vidéo D2V pour le script AVS. Appuyer sur la touche 'F3', lorsque le logiciel est chargé.

Sélectionner le fichier d'acquisition mp2 et appuyer sur 'OK'

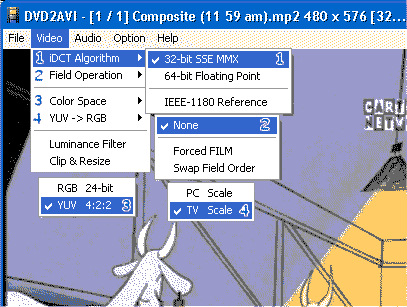

Il n'y a pas besoin de s'occuper de la partie audio, donc on ne paramètre que la la partie vidéo.

  • Réglage de l'agorithm iDCT sur 32-bit SSE MMX
  • Field Opération sur 'none'
  • Réglage de Color Space sur 'YUV 4:2:2'
  • Réglage de YUV -> RGB sur 'TV scale'

Appui sur la touche 'F4', et sauvegarder le projet 'film.d2v' dans le répertoire du fichier d'acquisition  et cliquer sur 'OK'.



5 - Élaboration du script AVS :

Le choix de la résolution final sera fonction du bitrate moyen lors de l'encodage avec CCE, voici les réglages que je préconise :

Bitrate moyen Durée du film pour un CDR 80mn Résolution conseillé Type d'encodage
800-1000 1h46mn - 1h29mn 352*288 mpeg2 VBR 3passes
1000-1400 1h29mn - 1h07mn 352*576 mpeg2 VBR 3passes
1400-1800 1h07mn - 0h54mn 480*576 mpeg2 VBR 2 passes
> 1800 0h54mn - 0h40mn 480*576 mpeg2 CBR ou mpeg2 VBR 1passe

L'acquisition étant par défaut au format 4:3, voici les trois script en fonction de la résolution final du SVCD (352*288 / 352*576 / 480*576)

Résolution 352*288 :

LoadPlugin("H:\Video\Codec\DecodeAVS\Mpeg2DEC.DLL")
mpeg2source("D:\essai\film.d2v")
Crop(0,0,480,576)
BilinearResize(352,282)
AddBorders(0,3,0,3)
resampleaudio(44100)

Résolution 352*576 :

LoadPlugin("H:\Video\Codec\DecodeAVS\Mpeg2DEC.DLL")
mpeg2source("D:\essai\film.d2v")
Crop(0,0,480,576)
BilinearResize(352,562)
AddBorders(0,7,0,7)
resampleaudio(44100)

Résolution 480*576 :

LoadPlugin("H:\Video\Codec\DecodeAVS\Mpeg2DEC.DLL")
mpeg2source("D:\essai\film.d2v")
resampleaudio(44100)

Pour effectuer un desentrelacement avant encodage il suffit de rajouter, après la  ligne crop ou après la ligne mpeg2source. Cela n'est pas nécessaire avec la carte ATI qui effectue déjà le desentrelacement pendant l'acquisition

SeparateFields
SelectOdd

Ce script est à taper avec le notepad et a sauvegarder dans le répertoire ou est enregistrer le d2v sous le nom film.avs

La première ligne indique le répertoire exact ou est enregistrer la librairie 'Mpeg2DEC.DLL'

la deuxième ligne le répertoire et le nom exact de la vidéo à resizer (il s'agit du fichier d2v obtenu avec smartripper).

La troisième ligne permet de croper la vidéo (c'est à dire de supprimer les bandes noires pour n'encoder que la partie utile de la vidéo (gain en vitesse).

la quatrième ligne permet de resizer le format de la vidéo, c'est à dire de convertir un fichier en format compatible 4:3. C'est ici également que la résolution final de la vidéo sera défini.

la quatrième ligne permet de rajouter les bandes noires éventuelles

la quatrième ligne est indispensable pour éviter les plantages sur les processeur AMD.



6 - Encodage avec CCE 2.50 :

Dans un premier temps il suffit de glisser l'icône du script AVS dans la fenêtre de CCE. Si le script est correct le fichier doit s'inscrire dans la fenêtre. En cas d'erreur dans le script ou de fichier introuvable, il y aura plantage de CCE.

Ensuite cliquer deux fois sur le fichier dans la fenêtre de CCE pour faire apparaître la fenêtre de configuration de l'encodeur.

Décocher 'Audio file' et modifier éventuellement le nom des fichiers et leurs emplacements.

Choisir la compression 'mpeg2' en mode 'multipass' et le nombre de passe nécessaire défini avec le tableau du paragraphe précédent.

Définir le bitrate moyen (fonction de la durée du film et du nombre de CDR), il est possible d'utiliser la calculatrice XvcdCalc pour définir ce bitrate. Fixer le bitrate mini et maxi, ces valeur sont à définir selon les lecteurs DVD de salon. Car selon les lecteurs de DVD si le bitrate descend trop bas ou monte trop haut, il y a des risques de léger gel d'image.

Concernant le choix de 'Avg Bitrate' il faut utiliser la calculatrice XvcdCalc.exe :

Dans cette exemple il faut reconduire la valeur de 1222 dans le 'Avg Bitrate'



Réglage de la vidéo suivant les paramètres ci-dessous :



Réglage de la qualité optimum de l'encodeur :

Voila il ne reste plus qu'a démarrer l'encodage.



7 - Muxage de la vidéo et coupe avec TSCV :

Démarrer TSCV0.84r2 et choisir l'onglet 'Mplex'.

  • Entrez les fichiers 'vidéo', 'Audio' et le nom du fichier 'SVCD'
  • Sélectionner le type de stream 'SVCD'
  • Ne pas cocher 'User-rate' et laisser les réglages 'Vidéo buffer size' et 'Pack options'
  • Si vous utiliser plusieurs CDR il suffit d'indiquer la taille en mégaoctet désirée pour chaque fichier (ici 799mo) pour faire tenir un fichier sur un CDR de 80mn. TSCV va générer le nombre de fichier necessaire automatiquement.
    Si il n'est pas necessaire de faire une coupe indiquer la valeur '0' pour simplement faire le muxage
  • Ensuite lancer le muxage 'Démarrer multiplexing'



Voila il ne reste plus qu'a graver avec NERO et le profile SVCD ou réaliser un chapitrage et de graver avec TSCV ou VCDeasy.
